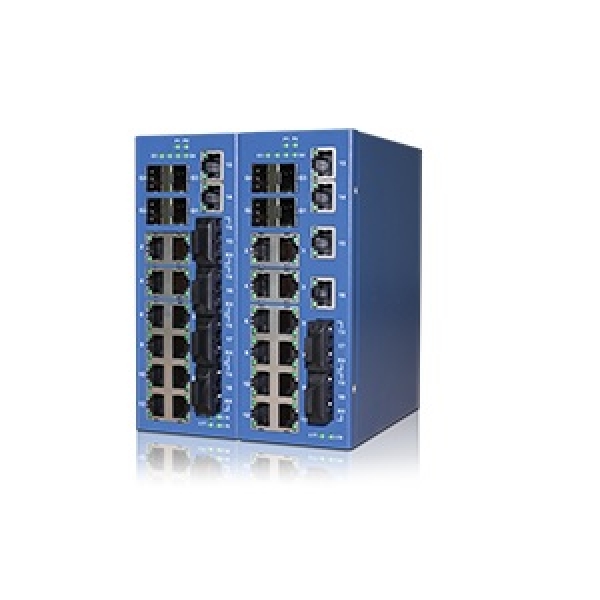

MX22G系列-22口千兆非網管型導軌式工業級以太網交換機
MX22G系列-22口千兆非網管型導軌式工業級以太網交換機
產品類別： 導軌式非網管型以太網交換機
MX22G系列千兆非網管型工業以太網交換機，支持18個百兆口（最多支持4個光口），并可配置4個千兆SFP插槽。導軌安裝，高密度端口，冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，特別適用于無需管理要求的工業現場匯聚應用。
聯系碼訊
產品簡介
MX22G系列千兆非網管型工業以太網交換機，支持18個百兆口（最多支持4個光口），并可配置4個千兆SFP插槽。導軌安裝，高密度端口，冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，特別適用于無需管理要求的工業現場匯聚應用。
產品特點
-
最多可支持18個百兆電口
-
最多支持4個百兆SC/ST/FC光口
-
可配置4個千兆SFP插槽
-
可選24V/220V電源輸入
-
支持導軌式/壁掛式安裝
IEEE標準 | |
|---|---|
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3ab | 1000BaseT(X) Ethernet |
| IEEE 802.3z | 1000BaseX Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
交換特性 | |
|---|---|
| MAC地址表 | 8K |
| 數據包緩存 | 2Mbit |
| 處理方式 | 存儲轉發 |
接口 | |
|---|---|
| RJ45端口數 | 最多18個百兆電口 |
| 百兆光口 | 最多4個百兆光口，單模/多模可選，SC/ST/FC可選，單纖/雙纖可選 |
| 百兆光口傳輸距離 | 多模2km，單模20km/40km/60km/120km可選 |
| 千兆光口 | 最多4個千兆SFP插槽 |
| LED指示燈 | 電源、電口、光口 |
電源 | |
|---|---|
| 24V輸入 | 4針端子，雙電源；24VDC電源支持范圍為12~36VDC |
| 220V輸入 | 4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC |
| 電源功耗 | 最大14瓦 |
| 電源保護 | 反接保護、過載保護 |
環境保護 | |
|---|---|
| 標準型號 | -10 ~ 60℃ |
| 寬溫型號 | -40 ~ 75℃ |
| 儲存溫度 | -40 ~ 85°C |
| 相對濕度 | 5 ~ 95% (無凝霜) |
物理特性 | |
|---|---|
| 外殼 | IP40金屬外殼 |
| 安裝方式 | 默認導軌安裝，可選壁掛安裝 |
| 尺寸 | 65(W) x 161(H) x 141(D) mm |
認證 | |
|---|---|
| EMC | CE，F(xiàn)CC |
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8 |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Green Product | RoHS, WEEE |
質保期 | |
|---|---|
| MTBF | 360000h |
| 保修期 | 5年 |

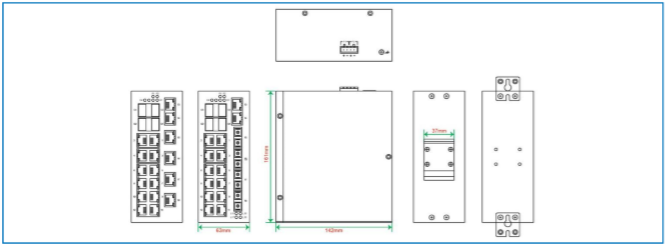

尺寸圖
配置舉例
